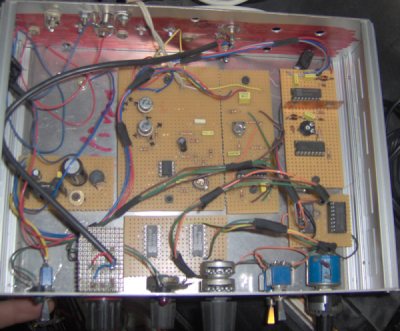

Pourquoi fabriquer un émetteur Petites Ondes qui aura un son de moyenne qualité, surtout le soir, quand nous pouvons le faire plus facilement en FM

2 Raisons à cela

- Je me suis mis dans la tête que d'ici 10 ans il n’y aurait plus de stations de radio émettant en GO et PO. Quand cela arrivera, comment ferais-je fonctionner mes vieilles radios ?

- Rien n’est plus agréable de pouvoir écouter mes CD et mes morceaux de MP3 sur une TFS à lampe, tout en gardant un son de l’époque.

J’ai cherché sur le net pour trouver un émetteur Grandes Ondes expérimental (car je rappelle qu’il est formellement interdit d’émettre en FM PO GO et autres sans une autorisation de TDF) mais les schémas devenaient trop compliqués et surtout demandaient une puissance trop élevée pour mon utilisation. Je me suis rabattu sur les PO et sur le site de Jean Claude Nardine. J ’ai trouvé un petit émetteur PO simple et surtout avec des composants très courants et peu onéreux.
Par contre j'ai dû modifié la partie HF et le cadre car à l’origine, la portée était de 2 où 3 mètres la journée. Le soir je ne vous explique pas.
En triplant le MOS 4050, j’ai obtenu une portée de jour de plus de 30 mètres et de soir de 10 mètres donc largement suffisant pour mon utilisation

Voici les différents schémas :

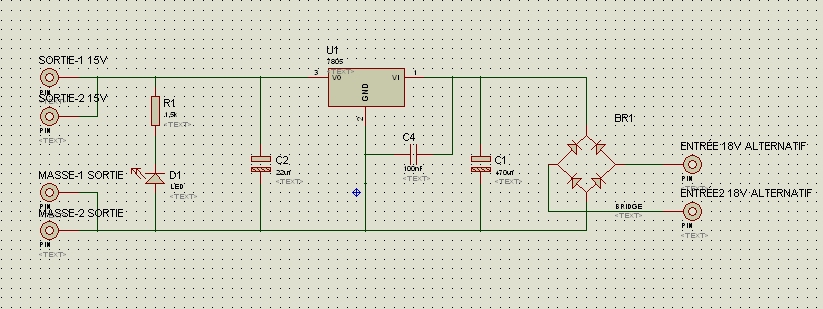

L'alimentation 15 volts Régulé

Télécharger sous Proteus ICI

Préampli et Ampli.

Télécharger sous Proteus ICI

Puissance et pilote

Télécharger sous Proteus ICI

Ampli puissance HF

Télécharger sous Proteus ICI

Indicateur de surmodulation

Télécharger sous Proteus ICI

Listes des composants :

L1, L2 : 50 spires de fil diamètre 2/10 sur une résistance de 470KΩ

Les tipons:

Le circuit de puissance HF (constitué par l'ensemble des 6 portes logiques contenues dans un circuit intégré) travaille dans des conditions "anormales", mais cela ne présente aucune conséquence néfaste (pas d'échauffement, ...).

* Le "pilote" est constitué d'un montage "astable" classique suivi de 4 portes assurant la mise en forme et l'amplification en courant.
La fréquence d'émission, voisine de 1 MHz (300 m), est réglable par Aj1.
On peut modifier la valeur de C7 si cette plage de fréquence ne convient pas.

* le Condensateur Variable (CV en parallèle avec cadre) est réglé pour le maximum de puissance avec une distorsion minimale.

* IC4 - T1 - T2 constituent l'amplificateur Basse Fréquence destiné à la modulation.

* Le gain de l'amplificateur Basse Fréquence est réglé par Aj2 (gain en tension réglable entre 2 et 11).
L'entrée est prévue pour recevoir la tension provenant de la prise "écouteur" d'un magnétophone ou d'un récepteur à transistors.

* La modulation est obtenue en alimentant l'étage Haute fréquence par la tension fournie par l'amplificateur Basse Fréquence.

* R3 - R4 - D1 - D2 servent à adapter la tension d'entrée de l'amplificateur HF à sa tension d'alimentation (il ne faut pas que la tension d'entrée soit supérieure à la tension d'alimentation).

* C9 - C10 - R12 - R8 constituent un filtre destiné à atténuer les fréquences trop graves et les fréquences trop aigues.

* le montage est alimenté par un transformateur de 18 V. Une puissance de 5 VA est largement suffisante.

Le cadre:

Le cadre fabriqué spécialement pour cet émetteur, a pour dimensions 16 cm x 28 cm, et comporte, au total, 32 spires (entre a et b) avec une prise intermédiaire à 2 spires (entre b et c).
Le bobinage est fait d'une seule couche de fil émaillé de diamètre 0,9 mm (0,63 mm2).
On évitera de faire les spires jointives, l'ensemble du bobinage est réparti sur une largeur de 4 cm.

Le condensateur variable, de 280 pF, provient d'un ancien récepteur à transistors. Le châssis de ce condensateur est relié au point b et les lames fixes, au point a.
